Фасады

Проект o-231-2k Вид спереди

Проект o-231-2k Вид слева

Проект o-231-2k Вид справа

Проект o-231-2k Вид сзади

1-й этаж

высота потолка: 3.00 м

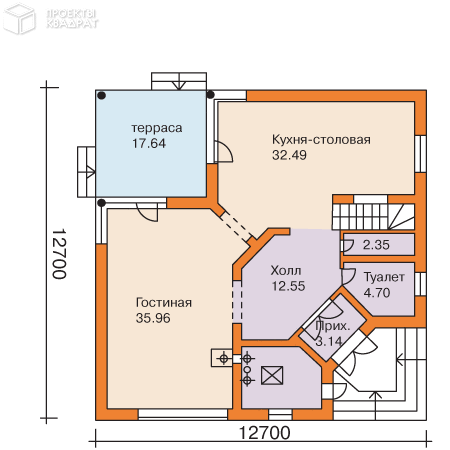

Проект o-231-2k 1-й этаж

2-й этаж

высота потолка: 1.61 - 3.00 м

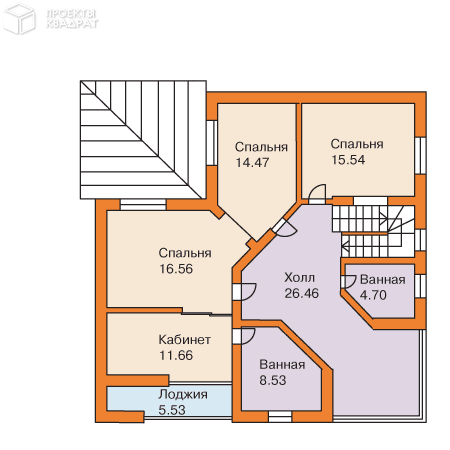

Проект o-231-2k 2-й этаж

Мансарда

высота потолка: 1.0 - 2.76 м

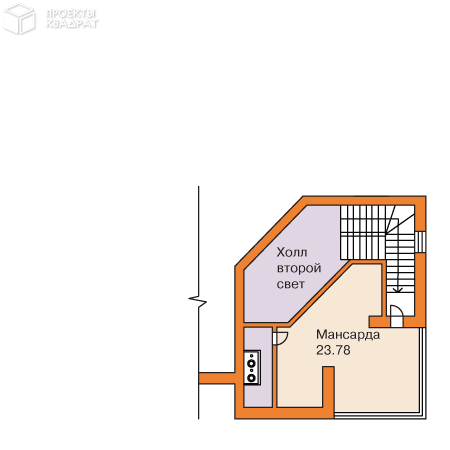

Проект o-231-2k Мансарда

Материалы

Фундамент	мелкозаглубленная монолитная ж/б плита
Наружные стены	кирпич + утеплитель
Перекрытия	монолитные ж/б
Покрытие кровли	битумная черепица (металлочерепица или натуральная - альтернативно)
Наружная отделка	облицовка фасадными плитами по деревянному каркасу

Расход

Материал	Комментарий
Площадь кровли 225.5 м²
Кирпич 115.6 м³	Наружные и внутренние несущие стены.
Утеплитель 21.9 м³	Утеплитель кровли толщиной 200мм
Утеплитель 16.2 м²	утеплитель стен толщиной 100мм
Площадь наружных стен 41.8 м²	Площадь облицовки панелями HSS5SSL
Площадь наружных стен 37.22 м²	Площадь облицовки панелями MG18MOR
Площадь наружных стен 140.26 м²	Площадь облицовки панелями ST51NTW+

Проект o-231-2k

O-231-2K

228.45
12.7x12.7 3 4 42 510р

Проект o-231-1k

O-231-1K

228.45
11.7x11.7 3 5 42 510р

проект O-231-2K

228.45 м2
12.7x12.7 м

3

0

4

42 510p

Архитектурно-строительные чертежи

Купить

Комплектация		Цена (руб)
Архитектурно-строительные чертежи	Архитектурно-строительные чертежи Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.	42 510
